移动空调排风管的制作方式
移动空调排风管的制作方式 | 时间: 2016年5月9日 | 分类:行业资讯

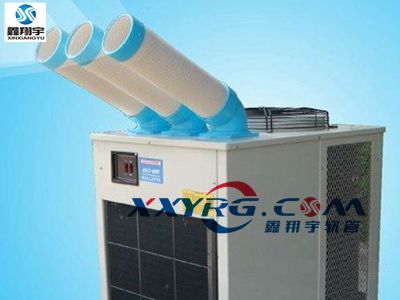

现有的移动空调产品根据排风管的使用个数分为单风管、双风管。单风管排风内风道系统从室内吸风经蒸发器后，由内风道系统吹到室内，外风道系统从室内吸风经冷凝 器后，由外风道系统通过一根排风管吹到室外。双风管排风内风道系统从室内吸风经蒸发 器后，由内风道系统吹到室内，外风道系统通过一根移动空调排风管从室外吸风经冷凝器后，由外风 道系统通过一根排风管吹到室外。市场现有产品中要么是单排风管，要么是双排风管；但是 在不同的使用环境下，同一个移动空调有可能需要不同的排风方式，即需要移动空调既可 以单风管排风又可以双风管排风，现有的移动空调无法满足这一需求，无法实现一机多用。
发明内容为了解决上述的技术问题，本实用新型的目的是提供一种移动空调风管两用 结构，既能采用单风管排风，又能当双风管排风，实现了一机多用及不同的环境下使用。为了达到上述的目的，本实用新型采用了以下的技术方案一种移动空调单双风管两用结构，包括移动空调的后壳、外风道系统、和内风道系 统，所述内风道系统的进风口以及外风道系统的进风口和出风口均设置在移动空调的后壳 上。上述内风道系统的进风口设置有内风道进风框。单风管排风时，所述外风道系统的进风口设置有外风道进风框，所述外风道系统 的出风口设置有出风管连接头；双风管排风时，所述外风道系统的进风口设置有进风管连 接头，所述外风道系统的出风口设置有出风管连接头。本实用新型由于采用了以上的技术方案，可以根据用户的需求来选择采用单风管 式移动空调还是双风管式移动空调以用于不同的使用方式和环境，使用时只需选择外风道 系统吸风是在室内还是室外，就可通过接一根排风管或接两根排风管来实现单风管排风或 者双风管排风，结构合理、更换方便。
具体实施方式
以下结合附图对本实用新型的具体实施方式
做一个详细的说明。实施例1 如图1、图2所示的一种移动空调单双风管两用结构，包括移动空调的后壳2、外风道系统、和内风道系统，所述内风道系统的进风口以及外风道系统的进风口和出风口均设置在移动空调的后壳2上；所述内风道系统的进风口设置有内风道进风框1，所述内风道系 统的出风口 8设置在移动空调的正面。如图1所示，当需要做为单风管式移动空调使用时，所述外风道系统的进风口设 置有外风道进风框5，所述外风道系统的出风口设置有出风管连接头3 ；这样，内风道系统 从室内吸风经内风道进风框1和蒸发器后，由内风道系统经出风口 8吹到室内，外风道系统 从室内吸风经后壳2上的外风道进风框5和冷凝器后，由外风道系统再通过出风管连接头 3、排风管4、排风管接头(出风口、出风口盖)6、排风管固定板组合件7组成的排风系统排 出室外。如图2所示，当需要做为双风管式移动空调使用时，所述外风道系统的进风口设 置有进风管连接头9，所述外风道系统的出风口设置有出风管连接头3;内风道系统从室内 吸风经内风道进风框1和蒸发器后，由内风道系统经出风口 8吹到室内，外风道系统从室外 吸风经由排风管固定板组合件7、排风管接头(出风口、出风口盖)、排风管10、进风管连接 头9组成的进风系统和冷凝器后，由外风道系统再通过由出风管连接头3、排风管4、移动空调通风管 接头(出风口、出风口盖)6、排风管固定板组合件7组成的排风系统排出室外。本实用新型所采用的安装结构方式，实现了用户的需求来选择采用单风管式移动 空调和双风管式移动空调以用于不同的使用方式和环境。
权利要求一种移动空调单双风管两用结构，包括移动空调的后壳(2)、外风道系统、和内风道系统，其特征在于，所述内风道系统的进风口以及外风道系统的进风口和出风口均设置在移动空调的后壳(2)上。
2.根据权利要求1所述的一种移动空调单双风管两用结构，其特征在于，所述内风道 系统的进风口设置有内风道进风框(1)。
3.根据权利要求2所述的一种移动空调单双风管两用结构，其特征在于，所述外风道系统的进风口设置有外风道进风框(5)，所述外风道系统的出风口设置有出风管连接头 ⑶。
4.根据权利要求2所述的一种移动空调单双风管两用结构，其特征在于，所述外风道系统的进风口设置有进风管连接头(9)，所述外风道系统的出风口设置有出风管连接头 ⑶。
专利摘要本实用新型公开了一种移动空调单双风管两用结构，包括移动空调的后壳、外风道系统、和内风道系统，所述内风道系统的进风口以及外风道系统的进风口和出风口均设置在移动空调的后壳上。本技术方案可以根据用户的需求来选择采用单风管式移动空调还是双风管式移动空调以用于不同的使用方式和环境，使用时只需选择外风道系统吸风是在室内还是室外，就可通过接一根排风管或接两根排风管来实现单风管排风或者双风管排风，结构合理、更换方便。
以上是鑫翔宇耐高温风管当中的一种用于移动空调的排风管介绍。
